Radiokomunikacja

Chińskie Radio Międzynarodowe po polsku na falach krótkich - 12.01.2016 7305kHz

Chińskie Radio Międzynarodowe (China Radio International) to jedyna radiostacja nadająca z ChRL obejmująca swym zasięgiem cały świat. Misją CRI jest przybliżanie i uławianie zrozumienia sytuacji Chin i ich problemów, promowanie chińskiej kultury. Ponadto CRI informuje informacje o wydarzeniach z całego świata, wykorzystując swoją globalną sieć korespondentów.

Audycja odebrana przy pomocy odbiornika WebSDR na stronie http://websdr.ewi.utwente.nl:8901/

Jakość dźwięku na falach krótkich i średnich

Polska łączność taktyczna 01

Witowo Radio - prognoza pogody dla żeglugi na bałtyku

Rosyjska radiostacja numeryczna 01

Anglojęzyczna stacja numeryczna 01

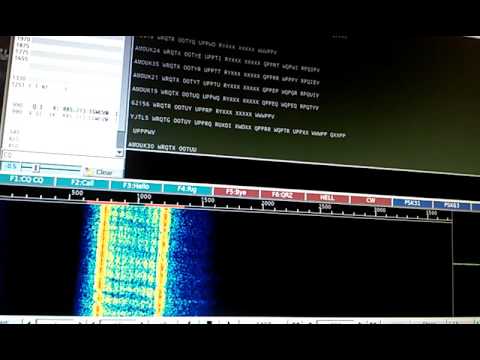

Zakodowana transmisja alfanumeryczna

Niemiecka radiostacja numeryczna

Rosyjska radiostacja numeryczna 02

Rosyjska łączność taktyczna 01

Anglojęzyczna stacja numeryczna 02

Anglojęzyczna stacja numeryczna 03

Witowo Radio – prognoza dla marynarzy na Bałtyku

Godziny nadawania Witowo Radio: 01:35, 07:35, 13:35, 19:35 UTC
Częstotliwość: 2720kHz USB

Odbiór sygnałów z dalekich radiolatarni lotniczych

Udało mi się odebrać sygnał dwóch dalekich radiolatarni lotniczych. Jedna o symbolu PPD - Palmas del Mar w Puertorico.
Sygnał znalazłem na częstotliwości 318kHz. Oprócz tego na częstotliwości 329kHz śladowo słychać sygnał radiolatarni nadającej kod NRA czyli Narrandera Airport w Australii. Niestety oda sygnały są zbyt słabe aby mogły być poprawnie zdekodowane przez program fldigi - pozostaje tylko ludzkie ucho.

Odbioru dokonałem na urządzeniu FT-847 z anteną LW.

Witowo Radio - komunikat

Anglojęzyczna stacja numeryczna - Swedish Rhapsody Number Station

Odbiór SSB na Yaesu FT-60

Wykorzystując konwerter HF/VHF, zewnętrzny generator w.cz. oraz niedoskonałości ekranowania toru p.cz. w dowolnym odbiorniku AM można pokusić się o odbiór silnych stacji pracujących emisją SSB w zakresie fal krótkich. W tym przypadku eksperyment udał się z urządzeniem YAESU FT-60.

Niestety z większością chińskich urządzeń taka sztuczka się nie uda gdyż nie posiadają one możliwości odbioru emisji AM.

Rosyjskojęzyczna stacja numeryczna

Emitel zamknął Witowo Radio

Nagranie przedstawia ostatni komunikat wyemitowany przez stację Witowo Radio przed jej zamknięciem. Stacja Witowo Radio przez wiele lat zapewniała łączność alarmową w polskiej strefie przybrzeżnej na Bałtyku.

Emitel posiadał 9 stacji nadawczo-odbiorczych rozlokowanych wzdłuż całego polskiego wybrzeża. Przy pomocy tych stacji, nowoczesne centrum łączności w Jarosławcu, znane jako „Witowo Radio”, utrzymywało łączność ze statkami pływającymi po wodach Bałtyku, zapewnia pomoc w przypadku zagrożenia życia ludzkiego, przekazuje ostrzeżenia nawigacyjne i porady medyczne.

Stacja numeryczna S11a Warszawa Falenty 12457kHz USB

Harmonogram stacji AM

Odbiornik SSB 80m na NE612

Układ powstał w oparciu o kilka schematów, które można znaleźć po wpisując w Google hasła „NE612 receiver”. Przeznaczony jest do nasłuchu pasma 80m. Głownie sugerowałem się transciverem Kajman i odbiornikiem Cypisek. Nie można powiedzieć że układ został zaprojektowany od zera, raczej zaprojektowałem płytkę do układu który wykonałem wcześniej „na pająka” korzystając z w/w schematów. Poprawiłem charakterystykę filtra kwarcowego obliczając kondensatory według innego wzoru, dodałem stopień wzmocnienia po filtrze kwarcowym i zmieniłem charakterystykę układu m.cz. korygując wartości kilku kondensatorów.

Najważniejszą poprawką jest układ ARW ograniczający poziom sygnału docierającego do pierwszego mieszacza. Chodziło o dobór zaledwie kilku elementów tak aby ARW działało w miarę niezauważanie przy nagłych zmianach poziomu sygnału i to się udało. Praca na odbiorniku bez układu ARW jest delikatnie mówiąc denerwująca.

Na załączonym filmiku widać prototyp odbiornika współpracujący z prostką syntezą DDS oraz skalą cyfrową. Czułość odbiornika pozwala na odbiór nawet bardzo słabych stacji.

Wymaga podłączenia dowolnego zewnętrznego generatora VFO pokrywającego zakres 4.2 – 4.5 MHz Układ poprawnie zmontowany działa od razu po podłączeniu. Skorygowania wymaga jedynie częstotliwość generatora BFO oraz zestrojenie obwodów wejściowych na maksimum siły sygnału.
